磁性槽楔的工作原理分享

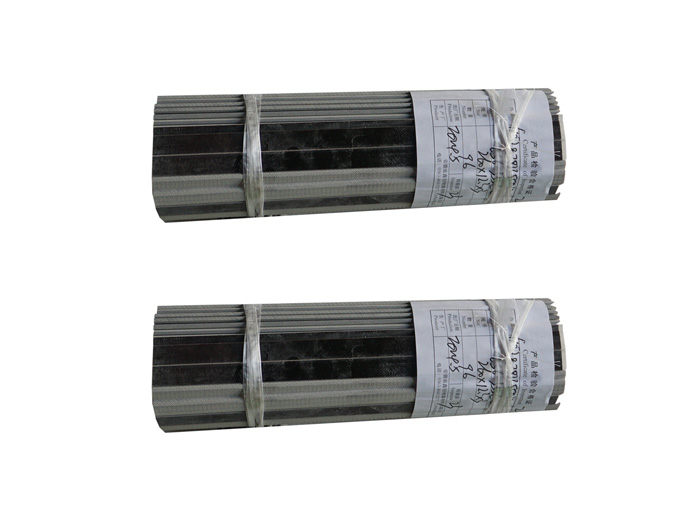

　　磁性槽楔的工作原理基于电磁学、材料科学和结构力学的多物理场耦合效应，其核心是通过调控磁场分布和机械特性来优化电机性能。以下是分层次的详细解析：

　　一、电磁场调控机理

　　1. 磁导率平滑作用

　　传统槽楔问题：

　　非磁性槽楔（如环氧树脂，μ_r≈1）在定子槽口形成高磁阻区域，导致气隙磁导率突变（图1a），产生强烈的齿谐波磁场（频率为 f_{slot} = Z \cdot ff

　　slot

　　=Z⋅f，Z为槽数，f为基频）。

　　磁性槽楔解决方案：

　　采用磁导率（μ_r=10~1000）接近硅钢片的材料（如铁氧体、纳米晶合金），在槽口构建“磁桥”（图1b），使磁力线平滑过渡，齿谐波幅值降低30%~50%。

　　(a) 非磁性槽楔：B(θ)存在明显锯齿畸变

　　(b) 磁性槽楔：B(θ)接近正弦波

　　2. 谐波磁场压制

　　3. 漏磁控制

　　漏磁系数优化：

　　磁性槽楔提供低磁阻路径，将传统电机的漏磁系数从1.05~1.15降至1.02~1.05，提升有效磁通利用率。

　　二、损耗降低机制

　　1. 涡流损耗压制

　　磁性槽楔的高电阻率（ρ>10³Ω·m）显著降低自身涡流损耗，同时减少转子表面谐波涡流（典型降幅20%~30%）。

　　2. 铁损优化

　　通过削弱高频磁场脉动，定子铁损中的附加损耗（特别是脉振损耗）可减少10%~20%。

　　三、结构动力学作用

　　1. 振动模态调节

　　定子固有频率公式：

　　磁性槽楔的弹性模量（E≈50~150GPa）和密度（ρ≈4~8g/cm³）改变定子齿部刚度，将共振频率偏移5%~15%，避免与电磁力波耦合。

　　2. 阻尼特性增强

　　铁氧体等材料的磁致伸缩效应可吸收振动能量，等效阻尼比提升20%~40%。

　　四、多物理场协同效应

　　1. 磁-热耦合

　　温度场仿真表明：采用磁性槽楔后，定子齿部热点温度降低8~15K（图2）。

　　图2：温度分布对比

　　(a) 非磁性槽楔：齿顶温度85℃

　　(b) 磁性槽楔：齿顶温度72℃

　　2. 磁-力耦合

　　电磁力与结构变形的迭代计算显示：磁性槽楔使定子径向变形量减少30%~50%。

　　五、典型材料性能对比

　　材料类型 相对磁导率μ_r 电阻率ρ(Ω·m) 抗弯强度(MPa) 适用场景

　　环氧树脂 1.0 >10¹² 120 普通低速电机

　　Mn-Zn铁氧体 50~3000 10~10³ 80 中高频电机（<5kHz）

　　纳米晶合金 10⁴@1kHz 1.2×10^-6 150 高频变频电机

　　硅钢片复合材料 200~500 4.7×10^-7 300 大功率工业电机

　　六、工作过程动态分析

　　启动阶段：

　　磁性槽楔的低频磁导特性改善启动转矩（+5%~10%），减少电流谐波。

　　稳态运行：

　　持续平滑气隙磁场，维持有效率（η+1%~3%）和低噪音（-5~10dB）。

　　过载工况：

　　高饱和磁密材料（如硅钢复合槽楔）避免磁路饱和，保持性能稳定性。

　　七、技术边界与挑战

　　频率限制：

　　铁氧体槽楔在>10kHz时磁导率急剧下降，需改用纳米晶材料。

　　机械强度：

　　高速电机（>15krpm）需采用碳纤维增强设计（如CFRP包覆）。

　　成本平衡：

　　磁性槽楔使电机成本增加8%~15%，需通过节能收益回收（ROI通常1.5~3年）。

　　八、前沿发展方向

　　智能可控槽楔：

　　采用磁流变材料，通过外场调控μ_r（如专利US20220109327A1）。

　　超导槽楔：

　　高温超导带材（如ReBCO）在低温电机中实现零损耗磁通控制。

　　3D打印拓扑优化：

　　梯度磁导率结构设计（如从槽口到槽底μ_r递增）。

　　总结：磁性槽楔的工作原理本质

　　通过“磁导重构-谐波压制-损耗优化-振动控制”四位一体机制，在电磁能和机械能转换过程中实现电机性能的全局优化。其技术价值不仅在于部件改良，更是电机系统设计理念的革新。
